Kā izveidot būvprojekta struktūru?

Būvprojekta struktūru satur būvprojekta daļas, zem kurām tālāk jāpievieno lapas ar datnēm. Būvprojekta vadītājs un piesaistītie speciālisti veido šo saturu. Atsevišķos gadījumos būvprojekta izstrādātājs var būt pats būvniecības ierosinātājs.

Būvniecības lietas šķirklī "BŪVPROJEKTS" norāda vērtību sarakstā "Būvprojekta vadītājs", kas būs būvprojekta izstrādes vadītājs. Personu var izvēlēties no saraksta. Var norādīt tikai fizisku personu.

Attēls. Būvprojekta vadītāja norādīšana.

Ja nepieciešams var arī norādīt papildus "Būvprojekta vadītāja asistentu", nospiežot "zīmulīša" ikonu un tad izvēlas pilnvaroto vai deleģēto fizisko personu līdzīgi kā Būvprojekta vadītāju.

Attēls. Būvprojekta vadītāja vai asistenta labošanas opcija.

Šādā veidā var labot norādīto Būvprojekta vadītāju vai asistentu.

Attēls. Būvprojekta vadītāja vai asistenta norādīšana.

Būvprojekta vadītājs un asistents darbojas uz pilnvaras vai deleģējuma pamata. Būvprojekta vadītāja asistents var veidot jaunas daļas, pievienot lapas un pārkārtot tās. Spiež pogu <Saglabāt>.

Tālāk būvprojekta daļu aizpilda lietotājs, kurš tika norādīts kā būvprojekta vadītājs vai tā asistents.

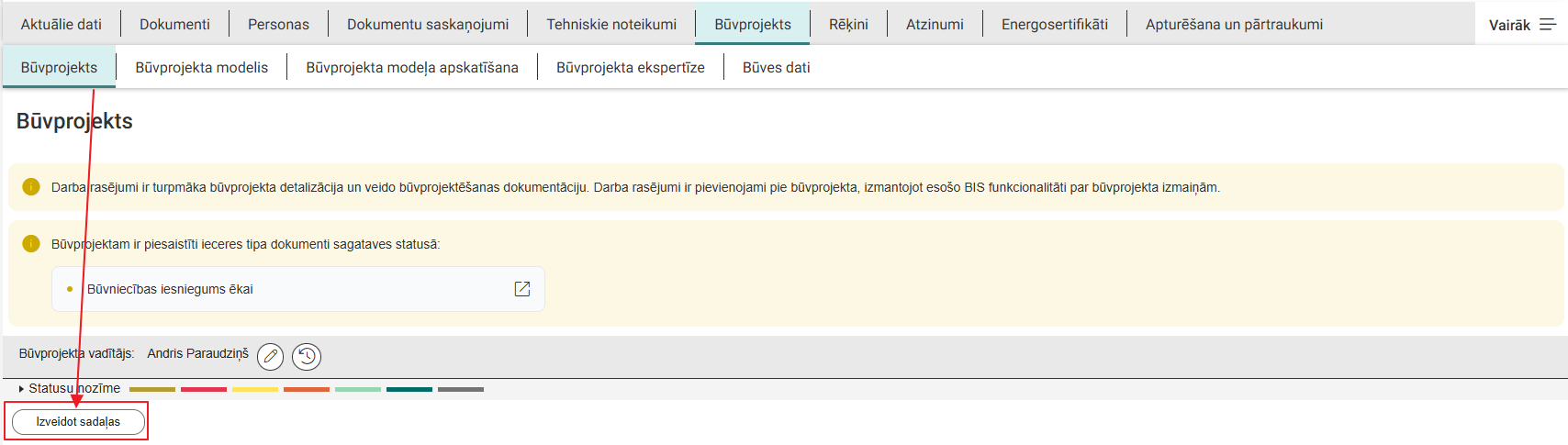

Ja būvprojektam vēl nav izveidota struktūra, tad jānospiež poga <Izveidot sadaļu> un jāizvēlas "Sagatave", pēc tam spiež pogu <Saglabāt>.

Tālāk atkarībā no ieceres iesnieguma veida, piedāvās izvēlēties sagataves veidu.

Attēls. Paskaidrojuma raksta dokumentācija sagataves izveidošana

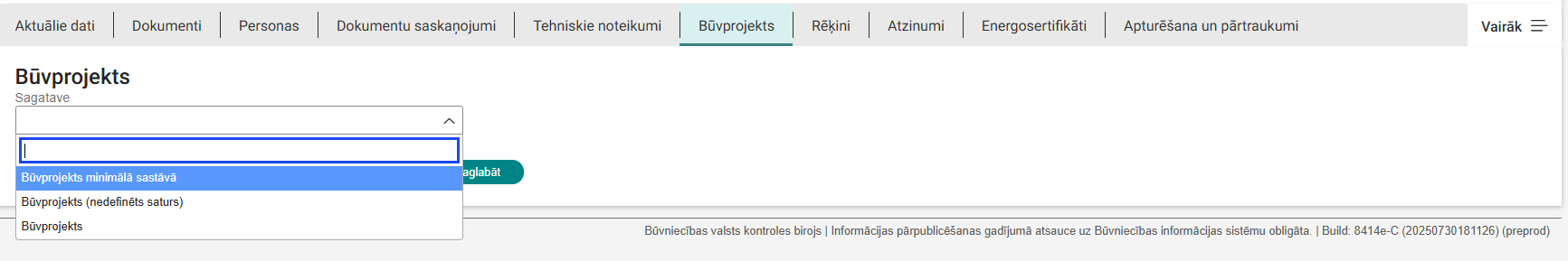

Attēls. Būvprojekta sagataves izveidošana.

Sagataves iespējamās vērtības:

1. Būvprojekts minimālā sastāvā;
2. Būvprojekts. Prasības būvprojekta sastāvam un detalizācijai:
3. Vispārīgā daļa:
   1. Skaidrojošs apraksts, kurā norādīta vispārīga informācija par teritorijas funkcionālo zonējumu, būves tehniskajiem rādītājiem, lietošanas veidu atbilstoši būvju klasifikācijai un vides pieejamības risinājumiem;
   2. Būvprojektēšanas uzsākšanai nepieciešamie dokumenti;
   3. Zemes gabala inženierizpētes dokumenti atbilstoši vispārīgajiem būvnoteikumiem.
4. Arhitektūras daļa:
   1. Vispārīgie rādītāji;
   2. Būvprojekta ģenerālplāns atbilstošā vizuāli uztveramā formā (M 1:250; M 1:500; M 1:1000) uz topogrāfiskā plāna (vai būvju situācijas plāna, ja to paredz speciālie būvnoteikumi);
   3. Savietotais projektējamo ārējo inženiertīklu plāns atbilstošā vizuāli uztveramā formā (M 1:250; M 1:500; M 1:1000) uz topogrāfiskā plāna vai būvju situācijas plāna (vai būvju situācijas plāna, ja to paredz speciālie būvnoteikumi);
   4. Teritorijas vertikālais plānojums (izņemot speciālos būvnoteikumos noteiktajos gadījumus);
   5. Transporta un gājēju kustības organizācijas shēma;
   6. Labiekārtojuma un apstādījumu plāns, ja ir nepieciešami labiekārtošanas vai stādīšanas darbi.
5. Ēkām:
   1. Ēkas jumta un stāvu plāni ar telpu izmēriem un sadalījumu telpu grupās un telpu grupu lietošanas veidu eksplikāciju, bet visām telpu grupām ar publisku funkciju un viena vai divu dzīvokļu dzīvojamām ēkām, ja tajās ir telpas ar atšķirīgu izmantošanu atbilstoši būvju klasifikācijai, papildus – telpu nosaukumi;
   2. Ēkas fasādes ar būtisko elementu (tai skaitā dekoratīvo) augstumu atzīmēm, norādēm par fasādes apdares būvizstrādājumiem, dekoratīvajām un konstruktīvajām detaļām, tehnisko iekārtu un atvērumu izvietojumu;
   3. Tehnisko iekārtu izvietojums (ja to paredz speciālie būvnoteikumi);
   4. Galveno ēkas detaļu mezglu risinājumi (cokola, jumta, pārsegumu, logu, durvju pieslēgumu mezgli);
   5. Raksturīgie griezumi ar esošā un/vai plānotā reljefa, grīdu un galveno būvelementu – piemēram, ārsienu ailu, parapetu, dzegu, koru, jumtu, kāpņu laukumu – augstuma atzīmēm, augstumu izmēriem no grīdas līdz griestiem, tai skaitā iekārtiem griestiem, ārējo norobežojošo un starpstāvu pārsegumu konstrukciju slāņu aprakstu.
6. Inženierbūvēm:
   1. Grafiskie dokumenti ar inženierbūves vizuālo risinājumu un augstuma atzīmēm;
   2. Raksturīgie griezumi ar augstuma atzīmēm.
7. Būvizstrādājumu specifikācijas;
8. Būvkonstrukciju daļa:
   1. Būvkonstrukciju aprēķinu detalizēts pārskats, kurā norādītas visas slodzes, slodžu shēmas un kopējais aprēķina modelis;
   2. Konstrukciju būtiskāko slodžu uzņemšanas mezglu detalizācija;
   3. Grafiskā daļa, kas ietver konstrukciju plānus, griezumus, izklājumus un mezglus;
   4. Vides aizsardzības pasākumi;
   5. Būvizstrādājumu specifikācijas.
9. Inženiertīklu daļas:
   1. Risinājumi, pieslēguma shēmas, griezumi un aprēķini;
   2. Būvizstrādājumu specifikācijas;
   3. Vides aizsardzības pasākumi.
10. Citas inženierrisinājumu daļas, ja tādas nepieciešamas;
11. Ugunsdrošības pasākumu pārskats (ja to paredz speciālie būvnoteikumi):
    1. Apraksts, kas ietver būves ugunsdrošības raksturlielumus;
    2. Ģenerālplāna ugunsdrošības risinājumi;
    3. Ugunsdrošības prasības būvkonstrukcijām un risinājumiem (piemēram, ugunsbīstamības risku izvērtēšana un ugunsbīstamo zonu apraksts, būvju ugunsnoturības pakāpes, prasības nesošām un norobežojošām būvkonstrukcijām, to ugunsizturības robežas un ugunsreakcijas klases, prasības būvkonstrukciju apdarei, ugunsslodze, dūmu aizsardzības risinājumi, prasības pret uguns un dūmu izplatīšanos ugunsgrēka gadījumā, speciālie ugunsdrošības pasākumi, ņemot vērā ēku un inženierbūvju īpatnības);
    4. Evakuācijas nodrošināšanas risinājumi;
    5. Sprādziena aizsardzības risinājumi;
    6. Ugunsaizsardzības sistēmas risinājumi (ugunsgrēka atklāšanas un trauksmes signalizācijas sistēma, stacionāra ugunsdzēsības sistēma, ugunsgrēka izziņošanas sistēma, dūmu un karstuma kontroles sistēmas);
    7. Inženiertehnisko sistēmu ugunsdrošības risinājumi;
    8. Nepārtrauktas elektroapgādes nodrošināšana ugunsaizsardzības sistēmām;
    9. Īpašie ugunsdrošības pasākumi ekspluatācijas laikā.
12. Darbu organizēšanas projekts;
13. Tehnoloģiskā daļa (ja to paredz speciālie būvnoteikumi):
    1. Ražošanas procesu tehnoloģiskās shēmas;
    2. Iekārtu izvietojums, shēmas, apraksti un slodzes uz nesošām konstrukcijām, to radītās vibrācijas un trokšņi;
    3. Ražošanas procesa tehniskie noteikumi vai apraksti.
14. Ekonomiskā daļa (Publisko tiesību juridiskās personas, Eiropas Savienības politiku instrumentu vai citas ārvalstu finanšu palīdzības līdzekļu finansētai būvei):
    1. Iekārtu, konstrukciju un materiālu kopsavilkumu;
    2. Būvdarbu apjomus;
    3. Izmaksu aprēķinu (tāmi).
15. Būvprojekts (nedefinēts sastāvs).

Sistēma atrāda noklusēto būvprojekta daļu sarakstu, atbilstoši izvēlētajai sagatavei.

! Ja dokumentāciju BIS pievienos vairākas personas, katrai no tām personām jābūt pilnvarai šīs būvniecības lietas būvprojekta sagatavošanai.

Ja ir iesaistīti vairāki būvprojekta daļu izstrādātāji, norāda tikai galveno būvprojekta vadītāju, bet citi būvprojekta izstrādātāji sagatavo dokumentāciju būvprojekta daļā un apstiprina to ar savu sertifikātu. Apstiprinājums būs redzams pie attiecīgās būvniecības dokumentācijas būvprojekta daļas.

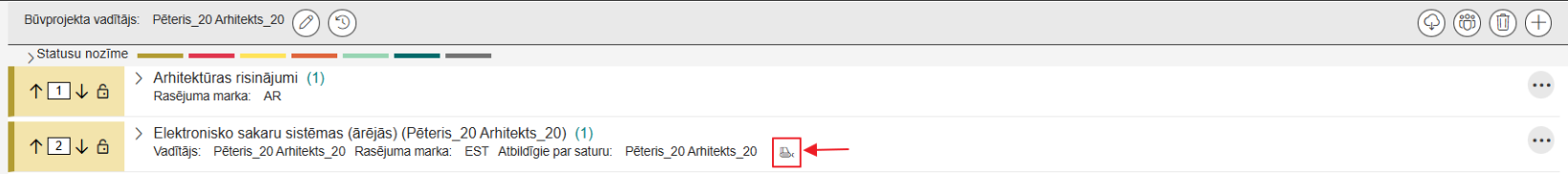

Katrai dokumentācijas daļai var norādīt "Vadītāju" un "Atbildīgo par saturu" personu. Lai to izdarītu, izvēlas daļu, kuru nepieciešams aizpildīt. Labajā pusē, iepretim izvēlētajai dokumentācijas daļai, nospiež pogu "Rediģēt" (zīmuļa ikona) un norāda atbilstošās personas no vērtību sarakstiem. Daļas vadītājam obligāti ir jābūt sertificētam būvspeciālistam. Atbildīgais par saturu var nebūt sertificēts būvspeciālists.

Attēls. Būvprojekta daļas pievienošana.

Ja dokumentāciju BIS pievienos viena persona, tad daļām var nenorādīt "Vadītāju" un "Atbildīgo par saturu".

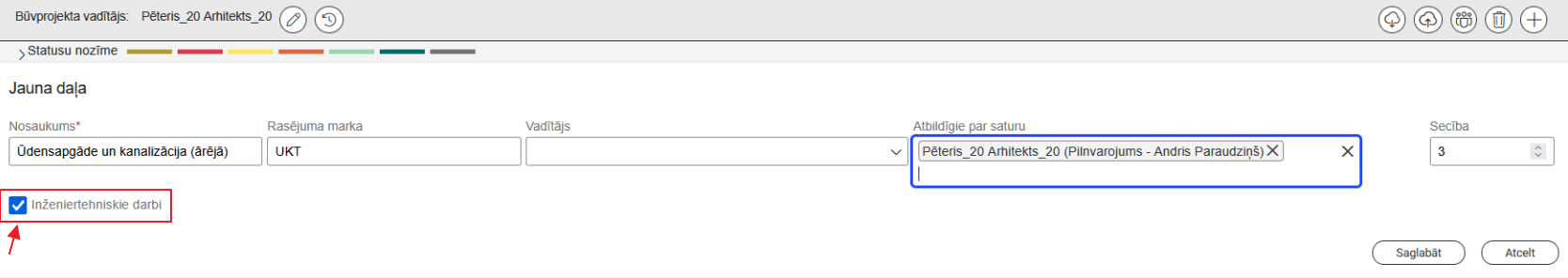

Lai pievienotu papildus vēl kādu daļu – lapas labajā pusē, iepretim "Būvprojektu vadītājam" nospiež ikonu "Izveidot" un aizpilda jaunās daļas datus:

• sāk rakstīt nosaukumu un izvēlas no sistēmas piedāvātajām atbilstībām vai, turpinot rakstīt, norāda savu vērtību.
• rasējuma marka tiks aizpildīta automātiski, ja nosaukums tiks izvēlēts no saraksta;
• ja nepieciešams norāda vadītāju;
• un atbildīgo par saturu;
• norāda daļas secību daļu sarakstā.

Kad dati ievadīti – nospiež pogu <Saglabāt>.
